공조배관 Sheet

Button Click.
A1 Cell에 도면명을 입력합니다 ex)"공종명 : 00층 공조배관 산출서" 라고 도면명을 입력합니다.
공종코드 선택합니다. ex)
도면번호 입력합니다. ex)
재질을 선택합니다. ex)

재질의 선택은 물량 산출 완료 후 계산 버튼을 누르고 전송 버튼을 누르기 전에만 원하는 재질로 변경하기만 하면 됩니다.
이 버튼의 영향을 받는 Item은 대표자재 코드가 들어있는 Cell중 Cell의 값이 "=VLOOKUP" 함수가 들어있는 Cell에 한정합니다.
VLOOKUP 함수가 들어있는 Cell은 Cell보호 Mode 상태입니다. 사용자가 이 Cell의 값을 바꾸기를 원하면 VLOOKUP" 함수가 참조하는 영역에서 원하는 자재코드로 변경을 하십시오.
VLOOKUP함수 사용법을 알고 싶으면 눌러주세요?

기준층수 입력합니다. ex)

기준 층수란 사용자가 산출한 수량에 이 기준 층수를 곱한 값이 해당되는 공종으로 집계가 이루어집니다
기준층수가 10이고 동파이프 D 15mm를 10M 산출하였다면 집계표에 집계가 되는 수량은 기준층수10 * 산출물량 10M = 100이라는 수량으로 집계가 이루어집니다
사용자가 수정하지 않으면 Dreamer은 기준층수 수량을 항상 1로 입력합니다
즉 단위세대 개념이라 생각하면 됩니다

축척입력

축척의 입력은 선택 사항입니다

공조배관 Sheet의 물량산출하기

용어의 설명

비정형 자재 : 단가표 Sheet에 등록이 되어있지 않는 자재
정형 자재 : 단가표 Sheet에 등록되어있는 자재
대표자재 코드 : 아래 그림 중 "I3680" or "I3010" 등과 같이 전체 자재코드에서 규격에 해당하는 뒷자리를 제외한 자재코드

ex) 매입보온 5thk D 15mm의 전체 자재코드는 "I368000"에서 오른쪽 2자리 "00"을 제외한 "I3680"이 대표자재 코드임

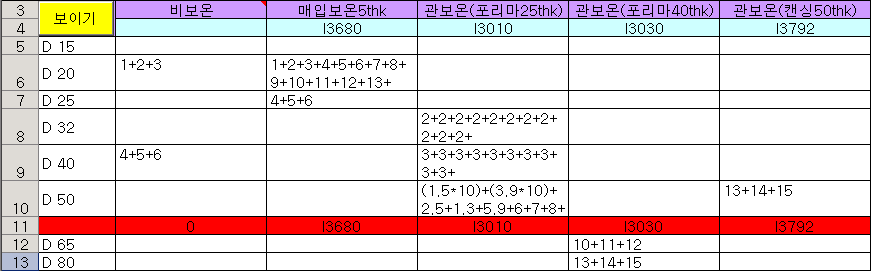

파이프 및 관보온 물량 산출

수량의 입력은 괄호를 포함하여 사칙연산 모두 사용 가능합니다
정수 및 실수 모두 가능합니다
입력 중 칸이 부족하면 행의 높이가 자동으로 늘어납니다
관경별 해당되는 보온 두께에 파이프 물량을 산출함으로서 보온 물량을 별도로 산출할 필요가 없습니다

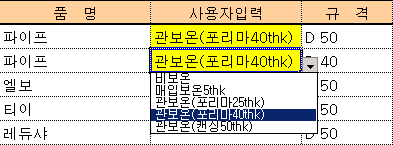

관보온 마감재 바꾸기

바꾸고자하는 품명란에 바꿀 명칭인 "관보온(고무발포보온25thk)"라고 입력하고

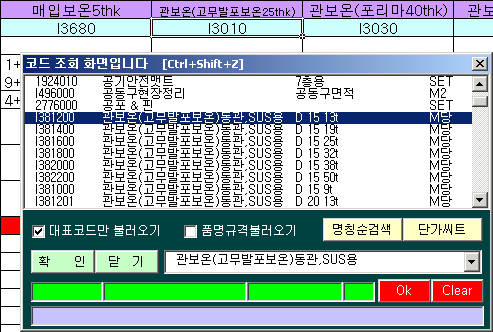

Button Click 또는 단축키 [ Ctrl+Shift+Z ]를 눌러 코드 조회 화면을 Display합니다(자재코드를 확인하기 위하여)
명칭순 검색에서 검색어를 "관보온"이라고 입력한 후 "Enter" Key를 누르고
List Box에서 "관보온(고무발포보온)동관,SUS용"을 선택하고
란에 첵크
자재코드가 들어갈 Cell 선택
버튼을 누르면 자재코드란에 "I3812"라는 코드가 들어갑니다.

산출보조기능

Dreamer가 지원하는 강력한 산출 보조기능은 보다 빠르고 쉬우며 또한 정확한 물량을 산출하여 줄 것입니다.
사용자는 평면상의 물량만을 산출하고 장비 주위 배관등 어렵고 복잡한 부분은 산출 보조기능이 대신 할 것입니다.
산출보조기능을 이용한 조합밸브 산출하기

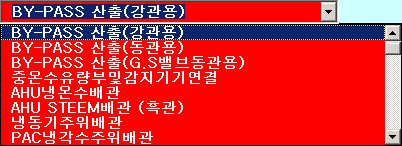

"BY-PASS 산출(강관용)"을 선택합니다

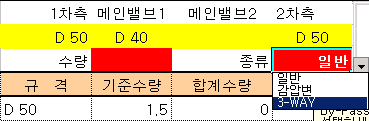

1차측 관경을 선택합니다
메인밸브1 관경을 선택합니다
메인밸브2의 관경도 선택합니다( ex: 2-Way 밸브와 정유량조절밸브가 동시에 사용되는 경우 등에만 선택)
2차측 관경을 선택합니다
By-Pass의 종류를 선택합니다

필요할 경우 관보온의 두께를 변경시킵니다

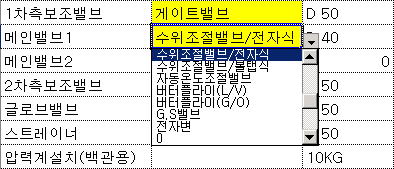

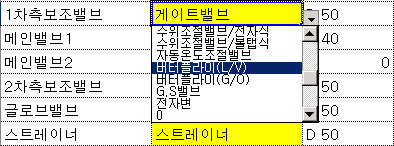

필요할 경우 1차측의 차단 밸브를 게이트 밸브에서 다른 원하는 밸브로 변경 시키면 2차측 차단 밸브는 자동으로 변경됩니다.

Main valve의 종류를 선택합니다. 만약 By-Pass의 종류를 감압변으로 선택하였다면 Main valve의 종류를 감압변으로 선택을 하십시오.

Flange는 D 65mm미만 Size만 산출됩니다 D 65mm이상의 Flange는 공조배관 Sheet에서 Button을 Click하면 D 65mm이상의 Valve에 한하여 Valve 1개당 Flange 2장이 자동으로 산출됩니다.
Main Valve는 기본적으로 Flange Type의 Valve로 산출이 됩니다.
비고란에 "비정형 자재로 전송이 됩니다..."의 Message가 나오는 자재 Item은 공조배관 Sheet에 그 자재가 없음으로 비정형 자재로 전송하겠다는 뜻이며, 만약 이러한 자재가 밸브류일 경우에는 공조배관 Sheet에서 Button을 Click하여도 Flange가 자동으로 산출이 되지 않습니다.
비정형 자재로 전송된 Item은 공조배관 Sheet에서 반드시 자재코드를 부여하여 주어야만 합니다
산출된 물량을 공조배관 Sheet에 보내기 위하여 Button을 Click합니다.
공조배관 Sheet로 돌아가기 위하여 Button을 Click합니다.
Cell의 바탕색이 노란색으로 채색되어있는 Cell은 사용자가 필요시 선택하여 원하는 항목으로의 변겨이 가능함을 의미합니다.
상세도면을 Click하면 도면은 없어지고 다시 보고자 할 경우에는 Button을 Click합니다.

산출 보조기능이 지원하는 항목

장비류 주위 배관
By-Pass 배관
위생도기 주위 배관
입상 배관
가대 설치

밸브의 산출

공조배관 Sheet에서 Cell L5부터 O42까지의 영역이 밸브 산출 영역입니다

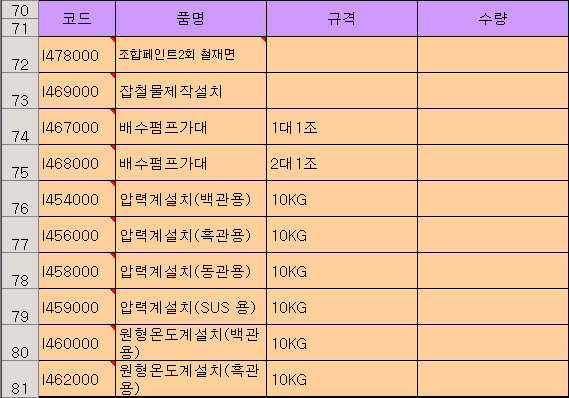

비정형 자재의 산출 영역

다음은 비정형 자재를 산출하는 란 입니다
품명, 규격, 수량이 입력이 있어도 코드란이 공백이면 해당 자재는 집계하려는 공종으로 집계가 되지 않고 집계표에서 누락이 됩니다.
비정형 자재의 산출 영역은 A72에서부터 T81까지의 영역입니다.

공조배관 Sheet에서 계산하기

공조배관 Sheet에서 다음의 항목은 Dreamer가 자동으로 계산을 함으로 사용자는 별도로 아래 항목에 대한 물량을 산출할 필요가 없습니다.

Button을 Click합니다.

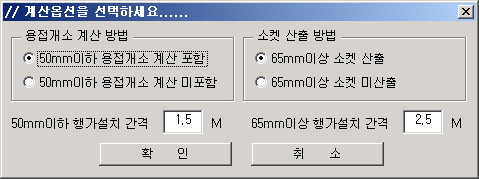

Option을 지정하고, 확인 Button을 Click합니다.

관 용접개소 (엘보, 티이, 레듀샤, 동유니온, 소켓, 아답타, 후렌지)
파이프 행거 설치 개소
파이프가 흑강관일 경우 관도장 물량은 자동으로 산출됩니다. (비보온관 및 보온관 전체 물량)

산출이 모두 완료되면 Button을 Click하여 공종 코드에서 지정한 공종으로 산출한 물량을 집계합니다.
전송이 완료되면 Button을 Click합니다

Button은 사용자가 현재 산출한 물량을 Hard Disk로 저장을 하고
현재의 Sheet를 물량을 산출하기전의 상태로 초기화 시킵니다
