공조배관 Sheet

Button Click.
A1 Cell에 도면명을 입력합니다 ex)"공종명 : 00층 오배수 배관 산출서" 라고 도면명을 입력합니다.
공종코드 선택합니다. ex)
도면번호 입력합니다. ex)
주철관의 재질을 선택합니다. ex)

재질의 선택은 물량 산출 완료 후 계산 버튼을 누르고 전송 버튼을 누르기 전에만 원하는 재질로 변경하기만 하면 됩니다.
이 버튼의 영향을 받는 Item은 대표자재 코드가 들어있는 Cell중 Cell의 값이 "=VLOOKUP" 함수가 들어있는 Cell에 한정합니다.
VLOOKUP 함수가 들어있는 Cell은 Cell보호 Mode 상태입니다. 사용자가 이 Cell의 값을 바꾸기를 원하면 VLOOKUP" 함수가 참조하는 영역에서 원하는 자재코드로 변경을 하십시오.
VLOOKUP함수 사용법을 알고 싶으면 눌러주세요?

기준층수 입력합니다. ex)

기준 층수란 사용자가 산출한 수량에 이 기준 층수를 곱한 값이 해당되는 공종으로 집계가 이루어집니다
기준층수가 10이고 동파이프 D 15mm를 10M 산출하였다면 집계표에 집계가 되는 수량은 기준층수10 * 산출물량 10M = 100이라는 수량으로 집계가 이루어집니다
사용자가 수정하지 않으면 Dreamer은 기준층수 수량을 항상 1로 입력합니다
즉 단위세대 개념이라 생각하면 됩니다

축척입력

축척의 입력은 선택 사항입니다

오배수 배관 Sheet의 물량산출하기

주철 직관 물량의 산출 방법

주철 직관은 부속과 부속 사이의 거리만 산출하여 입력합니다.

Dreamer는 이렇게 입력된 Data를 근거로 하여 Hub-Type과 No-Hub Type의 두가지 계산 방식에 의하여 주철 직관의 갯수를 Size별로 자동으로 분기 산출하여 줄 것입니다.

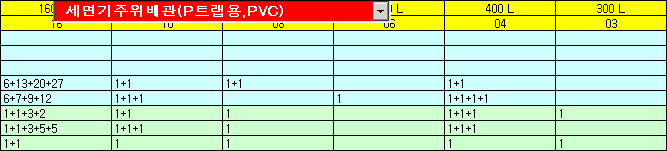

아래의 샘플은 Hub-Type 계산 방법의 적용에 따른 직관의 Size별 계산 결과 입니다

다음은 No-Hub Type계산 방법의 적용에 따른 직관의 Size별 계산 결과 입니다

Hub-Type의 계산 방법으로 직관 물량을 계산한 후 다시 No-Hub Type의 계산 방법으로 직관 물량을 언제라도 다시 계산을하고 다시 적용 할 수 있습니다.

산출 보조기능 이용하기

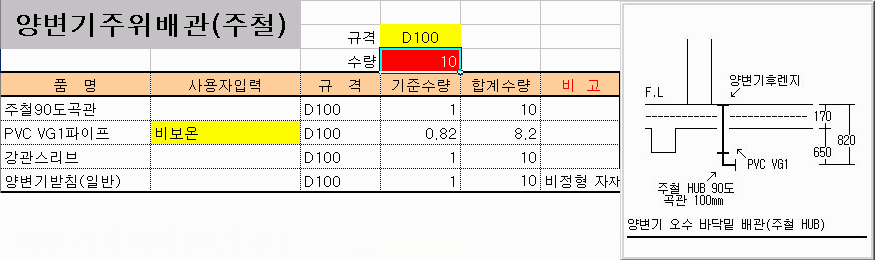

다음은 산출 보조기능을 이용한 양변기 주위배관의 산출 예입니다.
사용자는 배수 관경과 수량만 입력하면 물량 산출이 완료됩니다.
물량산출 기준 상세도를 참조하세요.

다음은 산출 보조기능을 이용한 아파트 오배수 입상 산출 방법입니다.
사용자는 7가지의 정보만 입력함으로써 아파트 오배수 입상의 산출을 완료하게 될 것입니다

저층 : 1F에서 15F까지
고층 : 16F이상
저층(화1) : 저층부 세대중 화장실 갯수가 1개인 세대수를 입력

저층(화2) : 저층부 세대중 화장실 갯수가 2개인 세대수를 입력

고층(화1) : 고층부 세대중 화장실 갯수가 1개인 세대수를 입력

고층(화2) : 고층부 세대중 화장실 갯수가 2개인 세대수를 입력

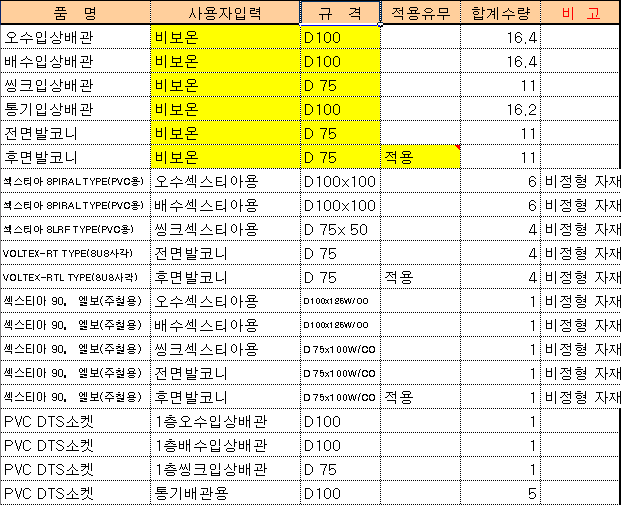

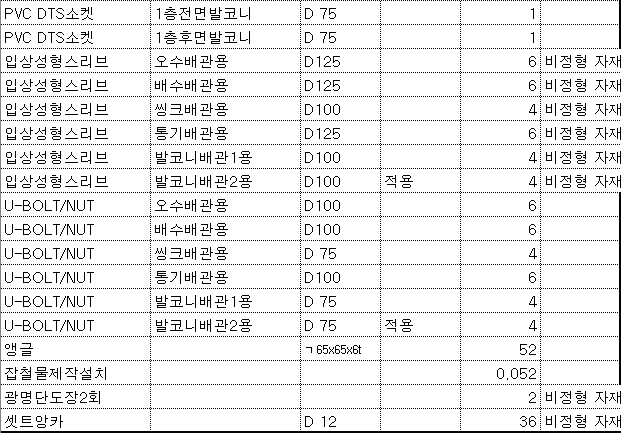

아래 그림은 실제 산출되는 Data의 그림입니다

오배수배관 Sheet에서의 자동 계산되는 항목

주철 직관
주철관 접합 개소
파이프 행거
다음은 Button을 Click 하였을 때의 진행 과정입니다

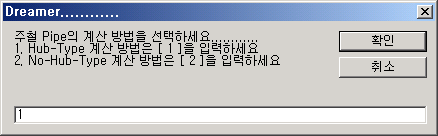

주철관의 계산 방법을 선택합니다

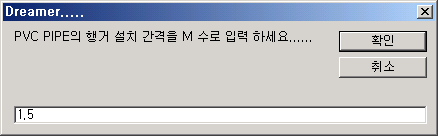

파이프 행거의 설치 간격을 입력합니다

산출이 모두 완료되면 Button을 Click하여 공종 코드에서 지정한 공종으로 산출한 물량을 집계합니다.
전송이 완료되면 Button을 Click합니다

Button은 사용자가 현재 산출한 물량을 Hard Disk로 저장을 하고
현재의 Sheet를 물량을 산출하기전의 상태로 초기화 시킵니다
