Button Click.- A1
Cell에 도면명을 입력합니다 ex)"공종명 : 00층 소화 배관 산출서"
라고 도면명을 입력합니다.
- 공종코드
선택합니다. ex)
- 도면번호
입력합니다. ex)
-
재질을 선택합니다. ex)
- 재질의
선택은 물량 산출 완료 후 계산 버튼을 누르고 전송 버튼을 누르기 전에만
원하는 재질로 변경하기만 하면 됩니다.
- 이
버튼의 영향을 받는 Item은 대표자재 코드가 들어있는 Cell중 Cell의 값이
"=VLOOKUP" 함수가 들어있는 Cell에 한정합니다.
- VLOOKUP
함수가 들어있는 Cell은 Cell보호 Mode 상태입니다. 사용자가 이 Cell의
값을 바꾸기를 원하면 VLOOKUP" 함수가 참조하는 영역에서 원하는 자재코드로
변경을 하십시오.
- VLOOKUP함수
사용법을 알고 싶으면 눌러주세요?
- 기준층수
입력합니다. ex)
- 기준
층수란 사용자가 산출한 수량에 이 기준 층수를 곱한 값이 해당되는 공종으로
집계가 이루어집니다
- 기준층수가
10이고 동파이프 D 15mm를 10M 산출하였다면 집계표에 집계가 되는 수량은
기준층수10 * 산출물량 10M = 100이라는 수량으로 집계가 이루어집니다
- 사용자가
수정하지 않으면 Dreamer은 기준층수 수량을 항상 1로 입력합니다
- 즉
단위세대 개념이라 생각하면 됩니다
- 축척입력
- 소화
배관
Sheet의 물량산출하기
- 산출보조기능을
이용한 스프링클러 가지관 물량산출 예)

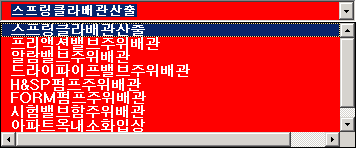

- 스프링클라배관산출을
선택합니다.
- 보온
및 비온온 여부를 선택 합니다

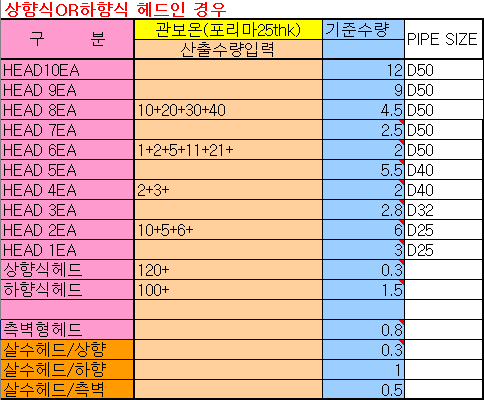

- 스프링클러
가지관을 종류별로 산출수량 입력란에 수량을 입력합니다
- HEAD
1EA : 스프링클러 주관을 중심으로 한쪽 방향으로 달린 가지관 D
25mm에 스프링클러 헤드가 1개가 달린 경우
- HEAD
2EA : 스프링클러 주관을 중심으로 한쪽 방향으로 달린 가지관 D
25mm에 스프링클러 헤드가 2개가 달린 경우
- HEAD
3EA : 스프링클러 주관을 중심으로 한쪽 방향으로 달린 가지관 D
32mm에 스프링클러 헤드가 3개가 달린 경우
- HEAD
4EA : 스프링클러 주관을 중심으로 한쪽 방향으로 달린 가지관 D
40mm에 스프링클러 헤드가 4개가 달린 경우
- HEAD
5EA : 스프링클러 주관을 중심으로 한쪽 방향으로 달린 가지관 D
40mm에 스프링클러 헤드가 5개가 달린 경우
- 산출되는
물량의 범위
- 가지관
말단의 캡
- 가지관과
메인관을 연결하는 가지관 중간의 Tee와 Tee 양쪽으로 사용되는
Reducer는 산출에서 제외됩니다. 즉 위 그림상의 좌측 이전은 물량산출이
되지 않습니다.
- Head의
산출 역시 제외 됩니다. Head는 Head Type별(폐쇄, 개방, 환형등)로
소화배관 산출서 Sheet에서 별도로 산출을 하십시오.
- 기준
수량은 가지관의 평균 M수 임으로 산출 도면별로 상이 할 수 있음으로
현재 산출하는 도면상의 Head와 Head 사이의 평균 M수를 입력합니다.
- 입력이
완료되면
Button을 Click합니다.
- 소화배관
Sheet로 돌아가기 위하여
Button을
Click합니다.

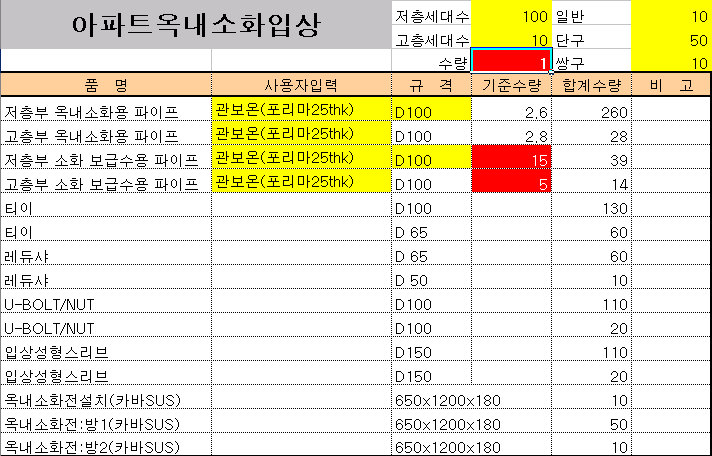

- 아파트
옥내 소화전 입상 산출 예)
- 저층부
세대수 : 15층 이하의 세대 수 입력
- 고층부
세대수 : 16층 이상의 세대수 입력
- 일반
: 옥내소화전 수량 입력
- 단구
: 옥내소화전 단구형(방수구 1개 내장) 수량 입력
- 쌍구
: 옥내소화전 쌍구형(방수구 2개 내장) 수량 입력
- 가대
물량은 오배수 입상 배관에서 산출하는 것으로 기준함.

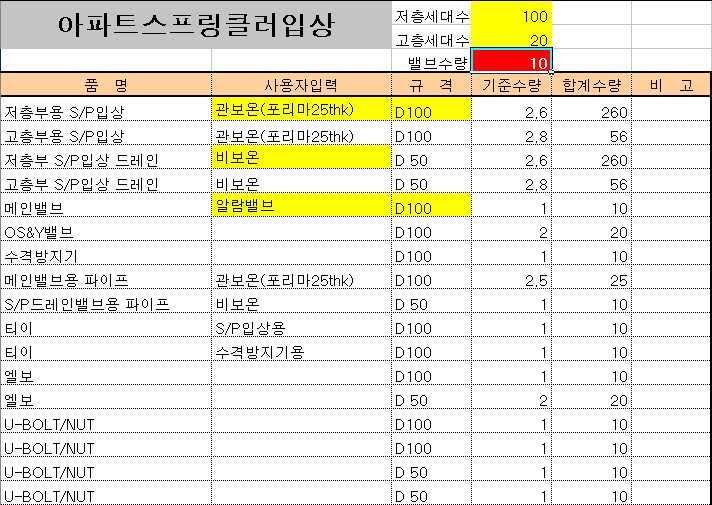

- 아파트
스프링클러 입상 산출 예)
- 저층부
세대수 : 15층 이하의 세대 수 입력
- 고층부
세대수 : 16층 이상의 세대수 입력
- 밸브수량 :
알람밸브 수량 입력
- 가대
물량은 오배수 입상 배관에서 산출하는 것으로 기준함.
