AHU냉온수배관상세도







수 량

파이프 D 50 5
엘보 D 50 6
티이 D 50 5
레듀샤 D 50 1
유니온 D 50 2
니플 D 50 2
게이트 D 50 2
드레인밸브 D 25 1
후렌지 D 50 6
자동공기변설치(물용) D 15 1
압력계설치(동관용) 10KG 2
원형온도계설치(동관용) 10KG 2
C*F ADT D 25 1
C*F ADT D 50 2
C*M ADT D 50 2

AHU스팀배관상세도







수 량

파이프 D 50 5
엘보 D 50 6
티이 D 50 5

레듀샤

D 50

1

유니온 D 50 2
니플 D 50 2
게이트 D 50 2

볼밸브

D 25

1

자동공기변설치(증기) D 15 1

온도계설치(흑관용)

10KG

2

압력계설치(흑관용) 10KG 2


냉동기,냉온수유니트주위배관







수 량

파이프 D 50 6
엘보 D 50 6
티이 D 50 1
유니온 D 50 2
니플 D 50 2
C*M ADT D 50 2
게이트밸브 D 50 2
스트레이나 D 50 1
드레인밸브 D 25 1
후렉시블조인트 D 50 2
후렌지 D 50 10
자동공기변설치(동관용) D 15 1
압력계설치(동관용) 10KG 2
원형온도계설치(동관용) 10KG 2

PAC냉각수주위배관







수 량

파이프 D 50 5
엘보 D 50 6
티이 D 50 5
유니온 D 50 2
니플 D 50 2
게이트밸브 D 50 2
드레인밸브 D 25 1
압력계설치(백관용) 10KG 2
원형온도계설치(백관용) 10KG 2


PAC스팀배관







수 량

파이프 D 65 2.5
엘보 D 65 3
티이 D 65 1
유니온 D 65 1
니플 D 65 1
게이트밸브 D 65 1
압력계설치(흑관용) 10KG 1

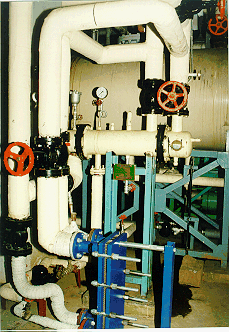

중온수판형열교환기1차측주위배관(흑관)D 50mm







수 량

파이프 D 50 5
파이프 D 65 0.5
엘보 D 50 5
티이 D 50 1
레듀샤 D 65 4
Threadolet D 20 4
게이트밸브 D 20 1
게이트밸브 D 50 2
후렌지 D 50 2
압력계설치(흑관용) 10KG 2
원형온도계설치(흑관용) 10KG 2


열교환기1차측주위스팀배관(흑관)D 50mm







수 량

파이프 D 50 2.5
엘보 D 50 1
유니온 D 50 1
니플 D 50 1
게이트밸브 D 50 1
안전변/저양정식 D 15 1
압력계설치(흑관용) 10KG 1

열교환기1차측주위스팀응축수배관(흑관) D 50mm







수 량

파이프 D 20 1
엘보 D 20 1
티이 D 20 1
게이트밸브 D100 1
드레인밸브 D 25 1

열교환기2차측주위배관 D 50mm







수 량

파이프 D 50 5
엘보 D 50 6
티이 D 50 4
유니온 D 50 2
니플 D 50 3
게이트밸브 D 50 2
드레인밸브 D 25 1
후렌지 D 50 2
압력계설치(백관용) 10KG 2
원형온도계설치(백관용) 10KG 2

냉.난방순환펌프주위배관 D 50mm







수 량

파이프 D 50 3
엘보 D 50 2
티이 D 50 1
C*M ADT D 50 6
C*F ADT D 50 1
게이트 D 50 2
드레인밸브 D 25 1
첵크 D 50 1
스트레이나 D 50 1
후렉시블조인트 D 50 2
후렌지 D 50 6
압력계설치(동관용) 10KG 1

냉.난방순환펌프주위배관(셕션디퓨쟈) D 50mm







수 량

파이프 D 50 3
티이 D 50 1
C*M ADT D 50 4
C*F ADT D 15 1
게이트 D 50 2
드레인밸브 D 25 1
첵크 D 50 1
셕션디퓨쟈 D 50 1
후렉시블조인트 D 50 2
후렌지 D 50 6
압력계설치(동관용) 10KG 1


급수펌프주위배관 D 50mm







수 량

파이프 D 50 4
엘보 D 50 2
티이 D 50 1
C*M ADT D 50 5
게이트 D 50 2
첵크 D 50 1
스트레이너 D 50 1
후렉시블조인트 D 50 2
후렌지 D 50 4
압력계설치(동관용) 10KG 1

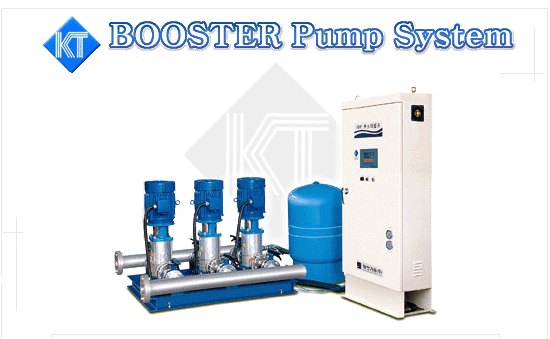

부스타펌프주위배관 D 50mm







수 량

파이프 D 50 4
엘보 D 50 2
엘보 D 80 2
티이 D 50 1
게이트 D 50 1
게이트 D 80 1
후렉시블조인트 D 50 1
후렉시블조인트 D 80 1
후렌지 D 50 4
압력계설치(동관용) 10KG 1


라인펌프주위배관 D 50mm







수 량

파이프 D 50 3.6
엘보 D 50 4
티이 D 50 2
유니온 D 50 2
니플 D 50 4
C*M ADT D 50 8
게이트 D 50 4
첵크 D 50 2
스트레이나 D 50 2
압력계설치(동관용) 10KG 2
원형온도계설치(동관용) 10KG 2


배수펌프주위배관(1대1조) D 50mm







수 량

파이프 D 50 4
티이 D 50 1
유니온 D 50 1
니플 D 50 1
게이트 D 50 1
첵크 D 50 1
배수펌프가대 1대1조 1
압력계설치(백관용) 10KG 2



배수펌프주위배관(2대1조) D 50mm







수 량

파이프 D 50 4
엘보 D 50 3
티이 D 50 3
유니온 D 50 2
니플 D 50 2
게이트 D 50 2
첵크 D 50 2
배수펌프가대 2대1조 1
압력계설치(백관용) 10KG 2


디스펜샤주위배관 D 50mm







수 량

파이프 D 50 10
엘보 D 50 4
티이 D 50 2
유니온 D 50 3
니플 D 50 3
게이트 D 50 3
볼밸브 D 50 1
후렌지 D 50 2



수처리기주위배관 D 50mm







수 량

파이프 D 50 3.6
엘보 D 50 2
티이 D 50 2
유니온 D 50 3
C*M ADT D 50 3
니플 D 50 3
게이트 D 50 3
후렌지 D 50 2



FCU주위배관







수 량

파이프 D 20 2
파이프 D 20 2
파이프(드레인용) D 20 1.5
엘보 D 20 8
C*M ADT D 20 2
볼밸브 D 20 2
관통스리브 D150 1



BY-PASS 산출(강관용) D50*D40*D32*D50







수 량

파이프 D 50 1.5
파이프 D 40 0.5
엘보 D 50 2
티이 D 50 2
레듀샤 D 50 1
레듀샤 D 50 1
유니온 D 50 3
니플 D 50 8
니플 D 40 2
1차측보조밸브 D 50 1
메인밸브1 D 40 1
메인밸브2 D 32 1
2차측보조밸브 D 50 1
글로브밸브 D 50 1
스트레이너 D 50 1
후렌지 D 40 2
후렌지 D 32 2

BY-PASS 산출(동관용) D50*D40*D32*D50







수 량

파이프 D 50 1.5
파이프 D 40 0.5
엘보 D 50 2
티이 D 50 2
레듀샤 D 50 1
레듀샤 D 50 1
유니온 D 50 3
니플 D 50 1
C*M ADT D 50 3
C*M ADT D 40 2
1차측보조밸브 D 50 1
메인밸브1 D 40 1
메인밸브2 D 32 1
2차측보조밸브 D 50 1
글로브밸브 D 50 1
스트레이너 D 50 1
후렌지 D 40 2
후렌지 D 32 2



3-WAY BY-PASS 산출(동관용) D50*D40*D32*D50









수 량

파이프 D 50 1.5
파이프 D 40 0.5
엘보 D 50 2
티이 D 50 2
레듀샤 D 50 1
레듀샤 D 50 1
유니온 D 50 3
니플 D 50 1
C*M ADT D 50 3
C*M ADT D 40 2
1차측보조밸브 D 50 1
메인밸브1 D 40 1
2차측보조밸브 D 50 1
글로브밸브 D 50 1
스트레이너 D 50 1
후렌지 D 40 2
유니온 D 50 1
니플 D 50 3
3차측보조밸브 D 50 1
글로브밸브 D 40 1
스트레이너 D 50 1



중온수유량부및감지기기연결 D 50mm







수 량

파이프(심레스관) D 15 0.5
파이프(심레스관) D 20 8
파이프(심레스관) D 50 2.1
파이프(심레스관) D 80 1
단열이중관 D 50 4
엘보 D 20 5
엘보 D 50 2
티이 D 20 1
티이 D 50 2
레듀샤 D 50 4
레듀샤 D 80 4
Threadolet D 20 7
Sockolet D 15 2
게이트 D 15 2
게이트 D 20 3
게이트 D 50 4
글로브밸브 D 20 3
글로브밸브 D 50 1
스트레이너 D 50 2
차압유량조절밸브 D 50 1
중온수열량계 D 50 1
후렌지 D 50 2
