PVC 일반육가화장실용, 세탁실용(엘보 사용가능)으로 상부와 하부로 분리되며, 상부는 SUS 27종으로 Trap 장치가 내장되어 있으며, 편심조절이 안됨. 하부 SLEEVE는 Con't Slab의 높이에 따라 사용
PVC 일반 매립육가세탁실용으로 상·하부로 분리되며, 상부는 SUS 27종으로 Trap 장치가 내장되어 있으며, 편심조절이 안됨. 하부 SLEEVE는 옆으로 매립 배관용으로 본드 및 고무 팩킹겸용 사용하고, Con't Slab의 높이에 따라 사용.
PVC 일반 종합육가화장실용으로 세면기 또는 욕조 배수를 매립 배관 겸용으로 사용 할 수 있다.
PVC 밑판없는 일반 매립육가주로 세탁실용으로 방수층 위에서 매립 배관시공
PVC 편심육가화장실, 세탁실용(엘보 사용가능)으로 상.하부로 분리되며, 상부는 SUS 27종으로 Trap장치가 내장되고, 편심조정으로 타일선을 맞출 수 있음.(200 x 200 B사각일 경우 가운데로부터 약 70m/m(총 14cm) 이동가능, 하부 SLEEVE는 Con't Slab의 높이에 따라 사용.)
PVC 편심 매립육가세탁실용으로 상부와 하부로 분리, 상부는 SUS 27종으로 Trap 장치가 내장되고, 편심조절로 타일선을 맞출수 있다. 하부 SLEEVE는 매립 배관용으로 본드 및 고무 팩킹 겸용 사용가능

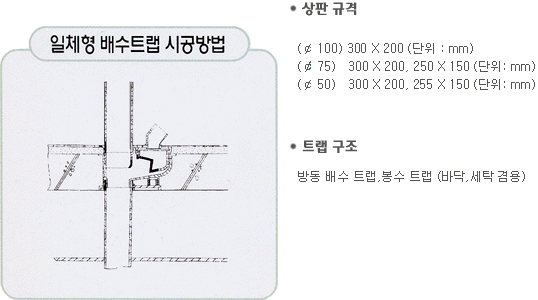

일체형배수트랩
입상관과
세탁기 트랩의 일체형 상하부 편심 설계
규격 : D 50, D 75, D100

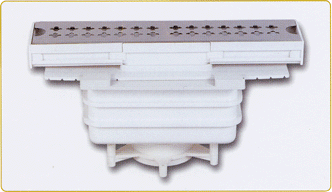

사각트렌치전용FD

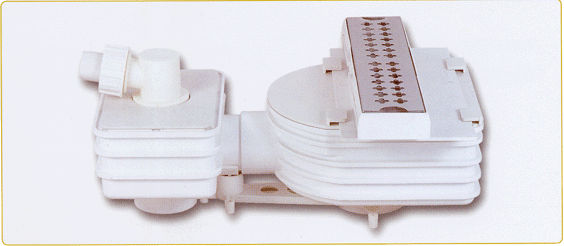

사각실리콘통합트랩(바닥트렌치+욕조
배수)
사각실리콘통합트랩

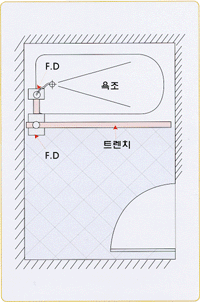

적용 예
양변기받침(일반
원심)
양변기
받침(일반 편심)
양변기받침(주공
원심)
양변기받침(주공
편심)
세면기
콘스리브
세면기
P-TRAP 박킹
섹스티아관통스리브
PVC 편심 종합육가화장실용으로 세면기 또는 욕조배수를 매립 배관 겸용으로 사용할 수 있으며, 편심 조절용
| 1구 | 50Φx
35 x 120H~ 50Φ x 40 x 120H~ |
| 2구 | 50Φ x
35 x 40 x 120H~ 50Φ x 40 x 40 x 120H~ |
PVC 밑판없는 편심 매립육가세탁실용으로 방수층 위에서 옆으로 매립 배관시공, 상부는 편심 조절용으로 타일선을 맞출 수 있음
신주 일반 사각 육가황동 일체형으로써 니켈 크롬 도금으로 일반 주택용으로 사용 적함
| 규격 | B | H |
| PIPE SIZE | ||
| 50Φ | 90 | 35 |
| 75Φ | 120 | 55 |
| 100Φ | 180 | 65 |

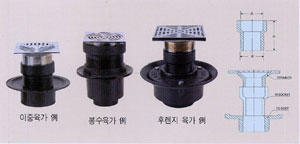

이중 육가Body(주철)와 Strainer(황동·도금)로 되어 있으며, Strainer는 사각과 원형을 선택 사용하고, Hotel, Office Building 등 가장 광범위하게 사용되는 배수구임
| 규격 | A | B | H1 | H2 | |
| PIPE SIZE | MIN | MAX | |||
| 50Φ | 170 | 100 | 45 | 10 | 40 |
| 75Φ | 185 | 125 | 50 | 10 | 45 |
| 100Φ | 220 | 150 | 50 | 10 | 45 |
| 125Φ | 240 | 200 | 60 | 10 | 55 |
| 150Φ | 255 | 200 | 65 | 10 | 60 |

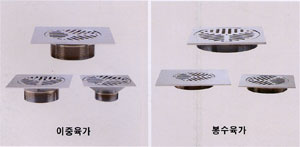

특수 사각이중육가(HM3210) 및 봉수육가(HM3220) Strainer의 기본규격으로는 타일규격등 시공상의 애로사항을 다각적으로 해결해 줄수 있다.(Option)
|
이중육가 특수사각 |
봉수육가 특수사각 | ||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||
주철W소켓주철제배수구 몸체와 마감사각의 규격이상 이격이 생겼을 경우 연결조절소켓을 사용함으로 하여 미려한 바닥마감처리를 할 수 있다.(Option)
|
호 칭 |
A=A' |
높이(H) |
| 50Φ | 2" | 70 |
| 75Φ | 3" | 70 |
| 95Φ | 3&3/4" | 70 |
| 100Φ | 4" | 70 |
| 125Φ | 5" | 70 |
| 150Φ | 6" | 70 |
봉수 육가Body(주철)와 Strainer(황동·도금)로 되어 있으며, 화장실, 목욕탕, 공장 등 악취를 차단시키는데 탁월함
| 규격 | A | B | H1 | H2 | |
| PIPE SIZE | MIN | MAX | |||
| 50Φ | 165 | 120 | 100 | 30 | 50 |
| 75Φ | 215 | 150 | 105 | 30 | 50 |
| 100Φ | 250 | 200 | 110 | 30 | 50 |
GMP 육가Body(주철)와 Strainer(황동·도금)으로 되어 있으며, 연구소, 공장 등 특수한 목적으로 사용
후렌지 사각 육가Body(주철)와 Strainer(황동·도금)로 사각형이며 타일면과 잘 어울려 모든 건축물에 가장 광범위하게 사용됨
| 규격 |
| PIPE SIZE |
| 50Φ |
| 75Φ |
| 100Φ |
공조실 육가I · D(Indirect Drain)로 불리며, Body(주철)와 Strainer(황동·도금)로 되어 있으며, 건축물의 공조실용으로 사용됨
| 규격 |
| PIPE SIZE |
| 50Φ |
| 75Φ |
| 100Φ |
