PVC Sleeve & Fitting







PVC 성형SLEEVE
명 칭 규 격
세면기 스리브 35Φ x 100H~
욕 조 스리브 40Φ x 100H~
씽 크 스리브 50Φ x 100H~
양변기 스리브(일반) 100Φ x 100H~
양변기 스리브(RR) 100Φ x 100H~
PVC 관통 SLEEVE
호 칭 실내경(D) 높이(H)
25Φ 26 150
35Φ 37 150
40Φ 48 "
50Φ 62 n120~180
65Φ 80
80Φ 94 n
100Φ 118 n
125Φ 142 n
150Φ 172 n
200Φ 220
250Φ 265 120~150n
300Φ 325
PVC 입상관 SLEEVE
호 칭 실내경(D) 높이(H)
50Φ 75 120H~
80Φ 97
100Φ 120
125Φ 140
150Φ 170
200Φ 225



양변기 받침은 양변기의 성형스리브와 양변기 연결 고정 역할을 하는 정심 또는 편심이격이 생겼을 때 조정해 주는 장치
■ 규격 및 종류:정심(100Φ)
                       편심(100Φ x 50m/m)

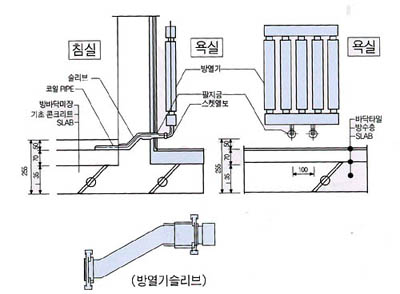

방열기슬리브는 침실과 욕실사이 옹벽을 통한 코일파이프의 시공을 간편하게 도와줌.

■ 규 격-1구 : 25Φ x 150~200L
■ 규 격-2구 : 25Φ x 150~200L




세면기 가스켓은 세면기 P-Trap 연결시 누수방지와 하자처리를 용이하도록 제작된 고무링.
■ 규 격 : 35Φ, 40Φ, 50Φ
※ PVC파이프 VG2用
씽크가스켓은 씽크대 자바라 Hose와 바닥배관 연결시 악취차단 및 온수분배기 에어핀의 배수를 유도시켜 시공의 간편함과 인건비를 절감시켜주는 제품임.

■ 규 격 : 50Φ


에어콘스리브&마개는 에어콘 배관구를 미리 옹벽에 설치해 놓으므로 해서 시공이 편리함.

■ 규 격 :
50Φ, 65Φ, 75Φ

파이프 마개는 작업시 파이프 내로 이물질 투입을 방지하고 원가절감 효과.

■ 규 격 및 종류 :
35Φ, 40Φ, 50Φ, 65Φ, 75Φ, 100Φ, 125Φ, 150Φ, 200Φ

우드스틱은 옹벽의 수도 배관용 스리브를 설치하여 시공이 간편하고 원가절감.
■ 규 격 : A형(일반형)- 50 x 30 x 45H
B형(특수형)- 50 x 30 x 30H
콘슬리브는 옹벽으로 인한 세면기 스리브 설치가 곤란할 때 시공을 간편하게 도와 줌.

■ 규 격: 35Φ

파이프 보양재는 각종파이프 시공으로 인한 통행로 부분등 파이프 파손을 보호해주는 보양재임.
■ 규 격 - 단구 : 15Φ, 20Φ, 60Φ
. . . . . . . .쌍구: 15Φ
프러그&고정대는 세면대씽크대등 냉온수용수전을 고정시켜 줌으로 해서 시공이 간편함.

■ 규 격 및 종류 :
프러그 : 15Φ, 20Φ, 25Φ
고정대 : 15Φ x 150L, 15Φ x 150L(200L겸용)

파이프고정클립은 관통슬리브등으로 시공할 수 없는 특수한 크기의 파이프를 고정시켜주는 받침으로 시공의 간편함을 도모함.
※ 현장에서 파이프를 절단하여 클립을 끼운후 못으로 고정한다.
급수 급탕용 받침은 옹벽을 관통하는 배관을 미리 스리브 설치 작업으로 시공이 간편함.

■ 규 격 : 35Φ, 50Φ

FD 속마개는 FD배관시 배수관의 이물질 투입으로 인한 막힘을 임시 막아줌으로 해서 하자요인을 제거함. 산기파이프 받침은 하수종말처리장의 산기장치 파이프를 보호하고 시공상의 간편, 원가의 획기적인 절감을 가져옴.
배수금구
■ 황동 크롬 도금
■ 주의 : 시공시 뚜껑을 열고 작업.
■ 규격 : 50Φ,75Φ, 100Φ
■ 지수(방수)판(Option)
스모그금물
황동 주물제로써 주철관 Hub와 양변기 연결시 연관 지지 보호 역할 이음관.
■규격 : 50Φ,75Φ, 100Φ

주철W소켓
주철제 배수구 몸체와 마감사각의 규격이상 이격이 생겼을 경우 연결조절소켓을 사용함으로 하여 미려한 바닥마감 처리를 할 수 있다. (Option)
호 칭 A=A' 높이(H)
50Φ
75Φ
95Φ
100Φ
125Φ
150Φ
2"
3"
3&3/4"
4"
5"
6"
70
70
70
70
70
70
