PVC관 접합 종류







스핀파이프는 관 내면에 스크류 모양의 삼각 안내돌기를 설치한 배수 입상관용 파이프로, 배수시 물이 안내돌기를 따라 관 내벽에 밀착, 회전하면서 하강하므로, 관 중앙에는 물이 흐르지 않는 층인 공기기둥이 형성됩니다.
[ 생산규격 ]
75mm ~ 100mm
[ 접속 이음관 ]
PPI 배수용 DRF-X 이음관
PPI 배수용 DRF 이음관
PPI 배수용 경질염화비닐이음관(DV)


뉴-스핀파이프는 관 내면에 스크류 모양의 삼각 안내돌기를 설치한 스핀파이프의 외부분 둘레를 24개의 공기관들로 감싼 이중벽 시스템으로, 회전배수로 인한 배수압력 감소, 고속배수, 통기보장, 역류방지 등의 배수효과 외에도, 소음과 결로현상이라는 시공상의 큰 난제를 해결, 무소음·무결로를 실현한 현실적인 배수용 파이프입니다
[ 생산규격 ]
75mm ~ 100mm
[ 접속 이음관 ]
PPI 배수용 DRF-X 이음관
PPI 배수용 DRF 이음관
PPI 배수용 경질염화비닐이음관(DV)


저소음파이프는 배수관 경 둘레를 24개의 공기관들로 감싼 이중벽 시스템으로, 관 내에서 발생하는 배수소음과 관 내외의 온도차로 인한 결로발생을 해결한 무소음·무결로 파이프로, 입상관 및 횡지관 겸용으로 사용하실 수 있는 고기능성 배수용 파이프 입니다.(뉴-스핀파이프를 횡지관으로도 사용할 수 있도록 고안된 제품입니다.)
[ 생산규격 ]
3
5mm ~ 100mm
[ 접속 이음관 ]
PPI 배수용 DRF-X 이음관
PPI 배수용 DRF 이음관
PPI 배수용 경질염화비닐이음관(DV)

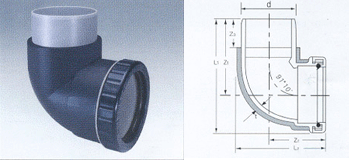

양변기전용곡관

배관공간 최소화 : 시공 후 몸체 높이가 175mm로 대폭 짧아져 천정고가 높아지고
배관공간을 여유롭게 활용할 수 있습니다.
단관 불필요 : 별도의 연결용 파이프없이 슬리브에 직접 연결할 수 있는 간편한
자재입니다.
[ 접속 파이프 ]
PPI 2040 방음파이프
(VG2, VG1, VP 등
기타 배수용 및 수도용 파이프 접속 가능)

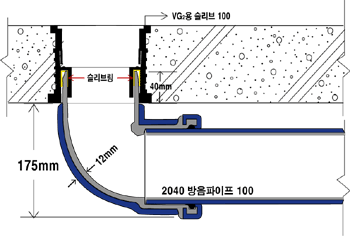

< 양변기 전용곡관 시공안내 > [ 양변기전용곡관 시공방법 ]

스리브 타입 (LS, LLS)

고무링 타입 (LR, LLR)

일반 직관연결 타입 (DL)

삽입부를 헝겊 등으로 깨끗이 닦은 후, 리브안으로 물이 역류하여 누수가 되는 것을 차단하기 위해 삽입부 끝에 슬리브 링을 끼웁니다.
링을 끼운 후 슬리브 리브안으로 이음관을 삽입하되, 상입부 50mm를 끝까지 완전히 삽입하여, 완벽한 방음구조를 이루도록 합니다.

삽입부를 헝겊 등으로 깨끗이 닦은 후, 고무링이 씹히거나 뒤틀리지 않도록 확인하면서 스리브 리브안으로 삽입합니다. (고무링이 씹히면 누수의 원인이 됩니다.)
또한 이음관 삽입부 50mm를 끝까지 완전히 삽입하여, 완벽한 방음구조를 이루도록 합니다.

배관높이에 맞추어 절단한 단관 면을 덧살없이 깨끗이 다듬어 양쪽을 각각 슬리브와 이음관 수구부에 끼워 연결합니다.
이때, 이음관의 수밀구조를 형성하는 고무링이 씹히거나 뒤틀리지 않도록 확인합니다.
단관은 VG1, VG2, VP 모두 가능하되, 최대한의 방음효과를 위하여 VG1용 슬리브에 2040방음파이프를 권장합니다.

DV이음관
[ 생산품목 ]
DV 소케트, DV 이경소케트, DV 45도곡관, DV 90도곡관, DV 90도장곡관, DV 티이, DV Y관, DV LT관, DV WLT관, DV 소제구, DV P트랩, DV 수퍼P트랩
[ 생산규격 ]
35mm ~ 300mm
[ 접속 파이프 ]
배수용 경질염화비닐관 (VG2)
스핀파이프
뉴스핀파이프 / 저소음파이프

DRF이음관
[ 특징·용도 ]
PVC파이프를 밀어 끼우기만 하면 연결되는 원터치식 초간편 배수용 이음관으로 DRF는 신속, 간편하여 시공이 용이할 뿐만 아니라, 조립과 해체가 자 유로워 보수공사시 자재를 파손하지 않고 재사용할 수 있어 경제성 측면에서도 월등하다는 장점이 있습니다.
[ 생산품목 ]
DRF 소케트, DRF 이경소케트, DRF 45도곡관, DRF 90도곡관, DRF Y관, DRF CY관, DRF LT관, DRF CLT관, DRF LT-S관, DRF CLT-S관, DRF 90도장곡관-S형, DRF 90도장곡관-R형, DRF P트랩, DRF 수퍼P트랩
[ 생산규격 ]
35mm ~ 125mm
[ 접속 파이프 ]
스핀파이프
배수용 경질염화비닐관 (VG2,VG1)


DRF-X이음관
[ 특징·용도 ]
배수용 물회전식 이음관으로, 하수가 가지관에서 주관으로 유입될 때, 이음관 자체에서 회전력을 받도록 한 제품. 타 제품에 비하여 몸집이 컴팩트하여 시공공간을 넓게 활용할 수 있으며, 스핀파이프, 뉴스핀파이프와 셋팅하여 사용하면 더욱 크고 확실한 배수능력을 발휘합니다.
[ 생산품목 ]
DRF-X S, DRF-X SⅡ, DRF-X W, DRF-X T,DRF-X WS2, DRF-X EW,DRF-X TW,DRF-X TP,DRF- EP
[ 생산규격 ]
50mm ~ 100mm
[ 접속 파이프 ]
스핀파이프
뉴스핀파이프일 경우 안내돌기 내면취요함./ 저소음파이프
배수용 경질염화비닐관 (VG1)

NRF이음관
[ 생산품목 ]
NRF 소케트, NRF 이경소케트, NRF 45도곡관, NRF 90도곡관, NRF Y관, NRF CY관, NRF LT관, NRF CLT관, NRF P트랩, ※ RF LT관, RF 90도 곡관
[ 생산규격 ]
35mm ~ 100mm
[ 접속 파이프 ]
배수용 경질염화비닐관 (VG2)





SEXTIA RF-├형
규격
100×100
100×50
75×50
SEXTIA RF-LT형
규격
100×50×100
100×50×50
SEXTIA RF-S형
규격
100×100
100×50
75×50
SEXTIA RF-T형
규격
100×100
100×50
75×50
배수접속기

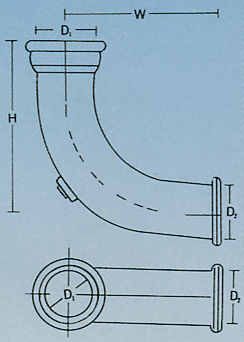

Bend SS-B90°형(주철)
호칭지름
100×150
100×125
100×100
75×100
75×75
SEXTIA RF-L형
규격
100×100
100×50
75×50
SEXTIA RF-U형
규격
100×50×50

배수접속기

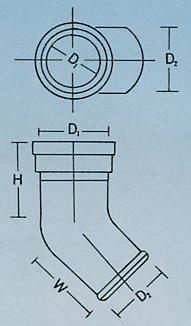

Bend SS-B45°형(P.V.C)

호칭지름
100×125
100×100
75×100
75×75
SEXTIA RF형
규격
100×100
100×50
75×50
50×50
